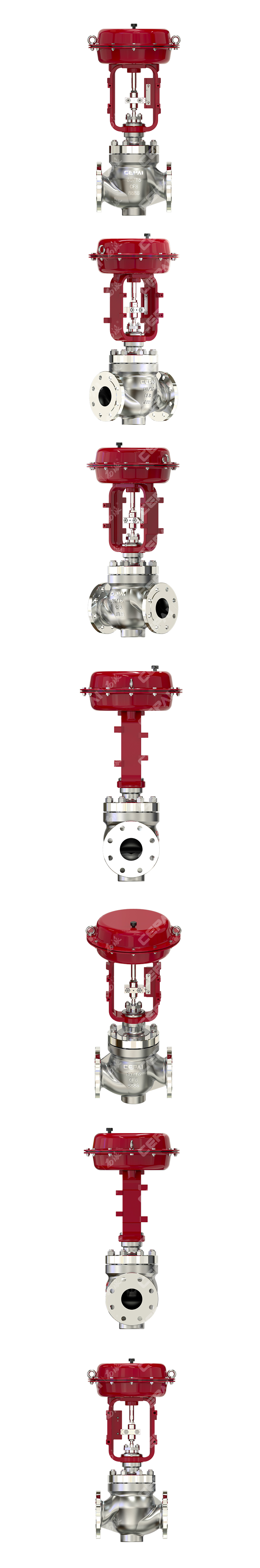

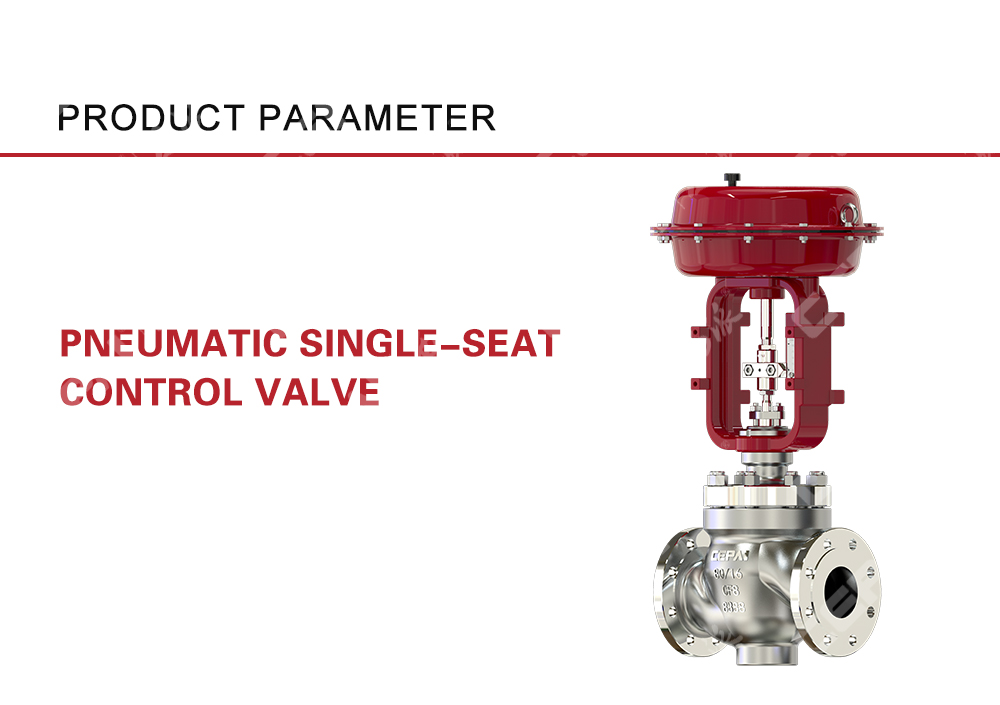

Ang Pneumatic Single-Seat Control Control Valve usa ka sagad nga gigamit nga balbula sa kontrol sa industriya. Gikontrol niini ang pag-abli sa balbula nga kinauyokan pinaagi sa usa ka actuator sa pneumatic aron mahibal-an ang regulasyon sa likido ug pagpugong. Ang mosunud mao ang pasiuna sa produkto ug paghulagway sa mga bahin sa pneumatic single-seat control valve:
Deskripsyon sa Produkto:
Ang Valve sa Control sa Pneumatic single-seat gilangkuban sa Balven Body, Balve Seat, Actuator, ug uban pang mga materyales nga puthaw ug uban pang mga materyales, uban ang maayong pagkabatok ug mga kabtangan sa pagkalisud ug mga kabtangan sa pag-ikog. Ang balbula nga lingkuranan ug core sa Valve sagad nga hinimo sa mga materyales nga resistensya sa pagsul-ob ug mga resistensya sa temperatura aron masiguro ang kasaligan ug serbisyo sa serbisyo sa balbula. Ang aktuator sagad nga naggamit sa usa ka aparato nga pneumatic aron madala ang paglihok sa balbula nga kinauyokan pinaagi sa gipilit nga hangin o gas aron makab-ot ang reduation redulasyon ug pagpugong.
Mga Tampok sa Paglaraw:
1
2. Kadali nga tubag : Ang Pneumatic single-seat nga pag-regulate sa balbula adunay usa ka tulin nga pagtubag sa paspas ug dali nga ma-adjust ang pagbukas sa balbula aron matubag ang pag-usab sa flow flow ug presyur.
3. Kusog nga pagbatok sa corrobion : Ang balbula nga lawas, ang Balve Seat ug Valve Core gihimo sa mga materyales nga dili mapugngan sa corrosive, nga angay alang sa corrosive media sa dugay nga panahon ug angay alang sa kemikal, petrolyo, kuryente.
Ang mga nag-unang produkto sa among kompaniya naglakip sa balbula nga kontrol sa pneumatic, pneumatic nga balbula sa control, fluorine nga fluorine nga valve, pression vortex flowmeter, throttling gear.
Valve body
| Type |
straight single seat ball valve |
| Nominal diameter |
DN15-DN400mm |
| Nominal pressure |
PN16, 40, 64, ANSI150, 300, 600; |
| Connection form: |
Flange type |
| Valve body material: |
WCB, WC6, WC9, LCB, LC2, LC3, CF8, CF8M, etc. |
| Valve cover form: |
Standard type (P): -17-+230℃ |
| Gland type: |
Bolt pressing type |
| Filling: |
PTFE V-shaped packing, PTFE asbestos and flexible graphite |
Balbula sa sulod nga panagtigum
| Spool form: |
upper guide single seat plunger spool |
| Adjustment characteristics: |
equal percentage, linear, fast opening |
| Internal parts materials: |
304, 304 surfacing STL, 316, 316 surfacing STL, 316L, 17-4PH, etc |
EXECECUTIVE MECHUTURIVE
| Pneumatic actuator |
|
| Model: |
Film type |
| Film material: |
ethylene propylene rubber sandwiched nylon |
| Spring range: |
20-100KPa, 40-200KPa, 80-240KPa |
| Gas supply pressure: |
140KPa, 160KPa, 280KPa, 400KPa |
| Air source connector: |
Rc1/4, Rc3/8 |
| Ambient temperature: |
-30 ~ +70℃ |
| Action form: |
gas open (reaction), gas close (positive action) |
| Note： |
① This type of large diameter or high pressure difference regulating valve can also be equipped with straight stroke piston actuators. |
| |
② If the ambient temperature is lower than -30 ° C, please contact the western technical personnel. |
Paghimo
| Leakage: |
Metal valve seat: Complies with ANSI B16.104 Level IV |
| Non-metallic valve seat: |
conforms to ANSI B16.104 Class VI |
